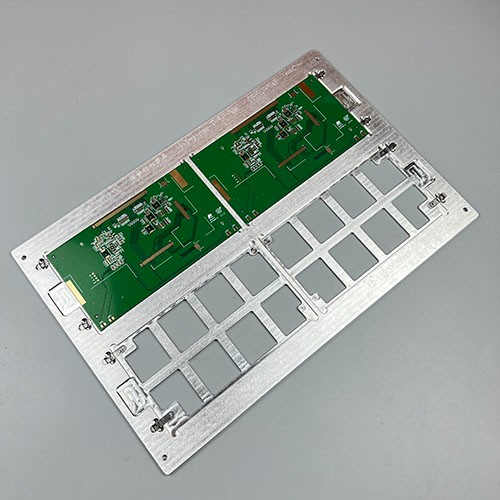

固晶治具（Die Bonding Fixture）是半导体封装工艺中的关键工具，主要用于固定和定位晶片（Die），确保其在固晶（Die Bonding）过程中准确贴装到基板或引线框架上。以下是关于固晶治具的详细介绍：
1.固晶治具的核心功能
精确定位：确保晶片与基板的位置对齐（精度通常达微米级）。
稳定固定：防止晶片在贴装过程中移位或倾斜。
适配性：兼容不同尺寸、形状的晶片和封装类型（如QFN、BGA等）。
2.主要类型
真空吸附治具：通过负压吸附晶片，避免物理接触损伤，适用于超薄或敏感晶片。
机械夹持治具：通过夹具固定晶片，结构简单但需注意防刮伤。
磁性治具：利用磁性固定金属基板，适合自动化产线快速更换。
定制化治具：根据特殊封装需求（如异形晶片、多芯片集成）设计。
3.关键设计要素
材料选择：
金属（如不锈钢、铝合金）：耐磨、导热性好，适合高温工艺。
陶瓷/工程塑料：绝缘、防静电，适用于高敏感器件。
精度要求：
定位精度需匹配封装标准（如±5μm以内）。
表面平整度影响贴片共面性。
散热设计：部分治具需集成散热通道，防止高温变形。
4.应用场景
LED封装：固晶治具用于将LED芯片固定在支架上，需考虑透光性和散热。
IC封装：高精度贴装芯片到基板，涉及金线键合前的定位。
功率器件：如IGBT封装，治具需承受高温和高压。
5.常见问题与解决
偏移或倾斜：检查治具定位销是否磨损，或真空吸附是否均匀。
污染残留：定期清洁治具表面，避免助焊剂或胶水堆积。
寿命不足：优化材料（如改用硬质合金）或表面处理（如镀镍）。
6.行业趋势
智能化：集成传感器实时监测贴装压力、温度等参数。
模块化设计：快速更换治具以适应多品种小批量生产。
纳米涂层技术：提升表面耐磨性，减少晶片污染风险。
如需进一步探讨特定类型治具的设计或选型，可提供更多应用细节（如封装工艺、晶片尺寸等）。
